从OPPO卷轴屏手机看专利信息利用及高价值专利培育布局

#本文仅代表作者观点，未经作者许可，禁止转载，不代表IPRdaily立场#

来源：IPRdaily中文网（iprdaily.cn）

作者：张常亮

原标题：案件分析：从OPPO卷轴屏手机看专利信息利用及高价值专利培育布局

2020年11月18日，OPPO未来科技大会上为用户带来了三款产品，其中最引人注目的莫过于首款卷轴屏概念机——OPPO X2021，关于此款手机，OPPO在大会上表示已布局整机专利122项、卷轴机构专利12项，本文针对OPPO卷轴屏手机布局的部分专利进行了简单的分析，并以此对专利信息利用及高价值专利培育布局提出一些个人的浅薄观点以供探讨。

目  录

1、前言

2、OPPO最早布局的一批专利

3、OPPO最早一批专利布局分析

4、2018年12月29日的一批专利

5、其它主要卷轴屏专利

6、专利与产品对应性

7、 如何看专利信息利用？

8、 如何看高价值专利培育布局？

1、前言

2020年11月18日，OPPO未来科技大会上为用户带来了三款产品，其中最引人注目的莫过于首款卷轴屏概念机——OPPO X2021，其通过一块特殊的柔性屏和别出心裁的卷轴式抽拉设计，实现了“软性折叠”。

关于此款手机，OPPO在大会上表示已布局整机专利122项、卷轴机构专利12项，本文针对OPPO卷轴屏手机布局的部分专利进行了简单的分析，并以此对专利信息利用及高价值专利培育布局提出一些个人的浅薄观点以供探讨。

2、OPPO最早布局的一批专利

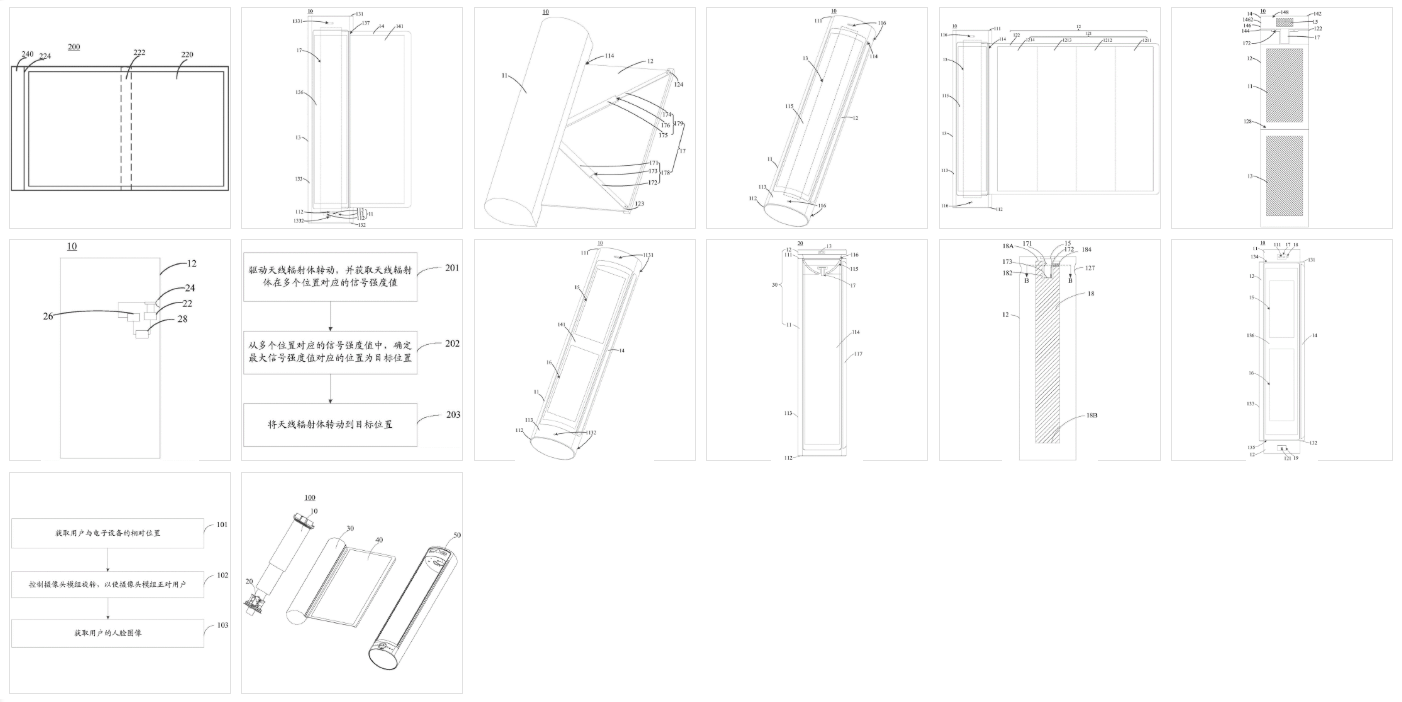

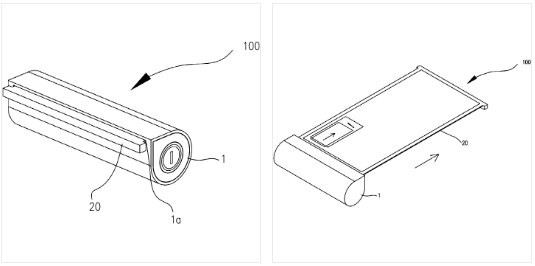

经过检索，笔者发现OPPO最早申请的关于卷轴屏的手机相关专利共计14件，申请时间为2016年7月8日，公开最早的一件专利的时间为2016年9月28日，目前这批专利已经全部授权。仔细观察发现，这批专利的发明人均为林煜桂和成蛟，并结合附图可以清晰的发现，这批专利之间具有高度的关联性，属于OPPO围绕卷轴屏技术进行的专项专利布局，下图为这批专利的部分主要附图。

3、OPPO最早一批专利布局分析

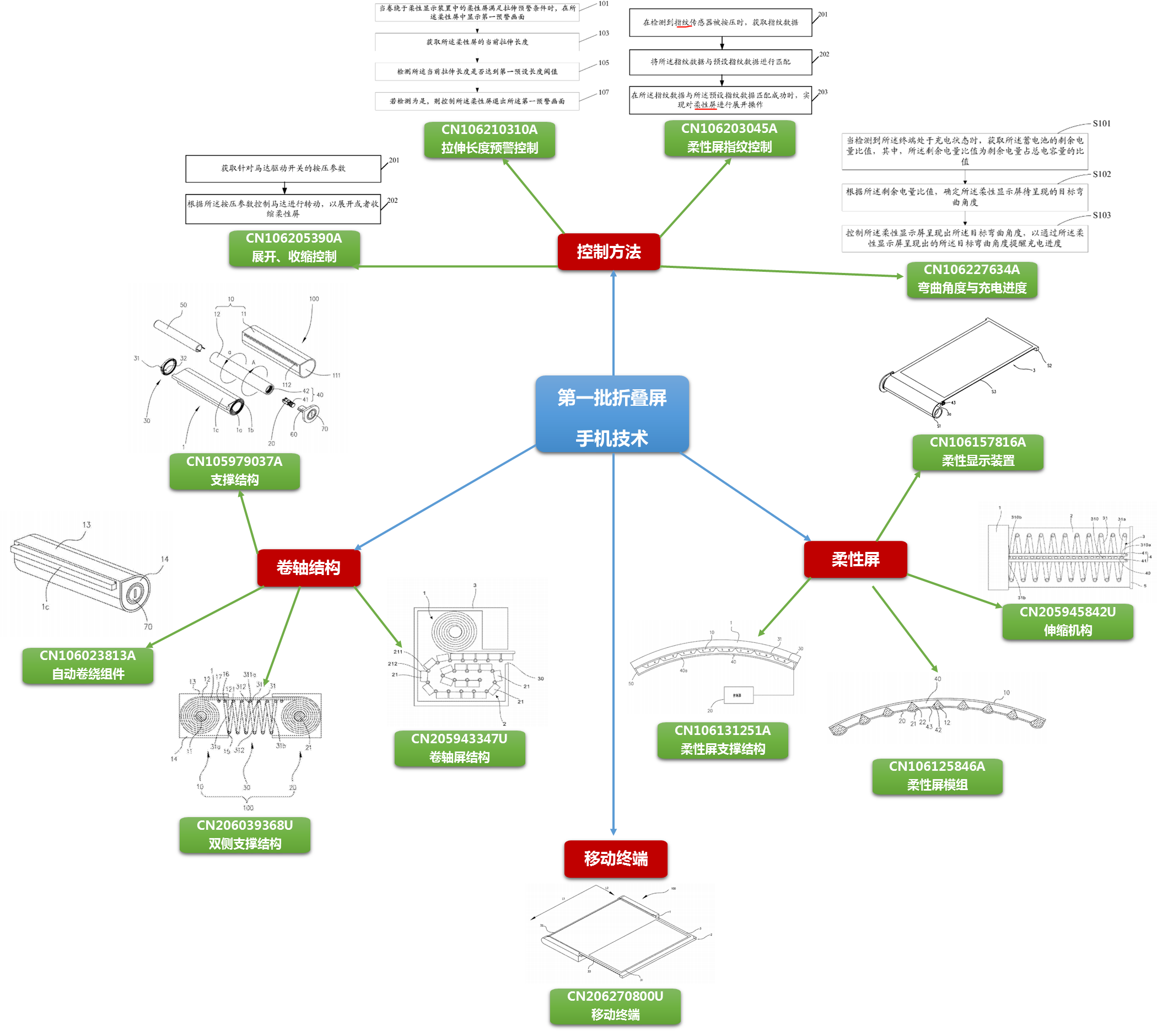

经过对这批专利进行详细的阅读分析，发现OPPO进行了系统性的专利布局，形成了非常鲜明的专利布局特点，主要布局方向包括：卷轴结构、柔性屏、控制方法、移动终端。其中卷轴结构具体包括：支撑结构、自动卷绕组件、双侧支撑结构、卷轴屏结构；柔性屏具体包括：柔性屏支撑结构、柔性屏模组、柔性显示装置、伸缩机构；控制方法具体包括：展开收缩控制、拉伸长度预警控制、柔性屏指纹控制、弯曲角度与充电进度显示控制；移动终端具体为一种屏幕可拉伸的终端。具体专利布局情况如下图所示。

4、2018年12月29日的一批专利

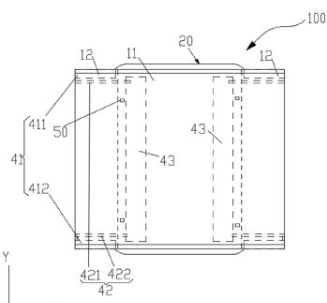

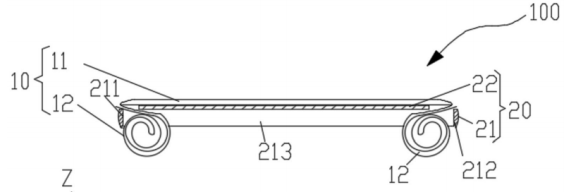

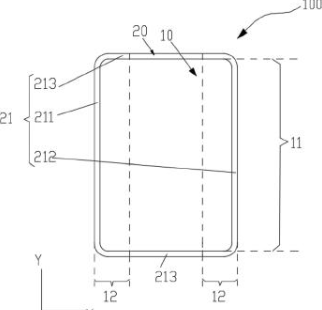

OPPO于2018年12月29日再次申请了一批关于卷轴屏的手机专利。仔细观察发现，这批专利的发明人均为杨鑫和左州全，并结合附图可以清晰的发现，这批专利之间也具有高度的关联性，也属于OPPO围绕卷轴屏技术进行的专项专利布局，下图为这批专利的部分主要附图。

5、其它主要卷轴屏专利

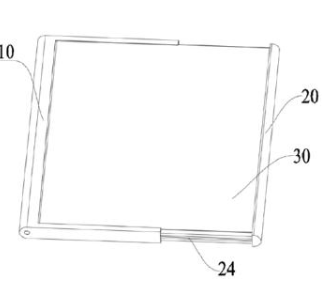

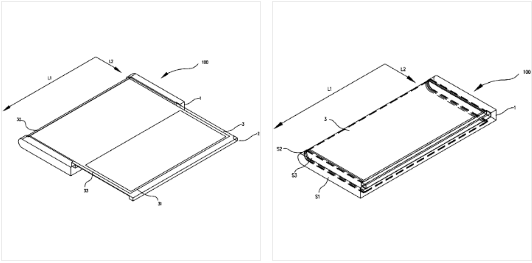

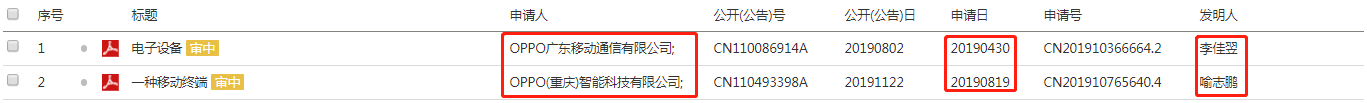

笔者检索、筛选了目前已公开的其它主要卷轴屏专利，这里主要介绍其中2件，申请日分别为2019年4月30日、2019年8月19日，其主要围绕具有卷轴屏的智能终端进行专利布局，发明人分别李佳翌、喻志鹏，具体如下：


6、专利与产品对应性

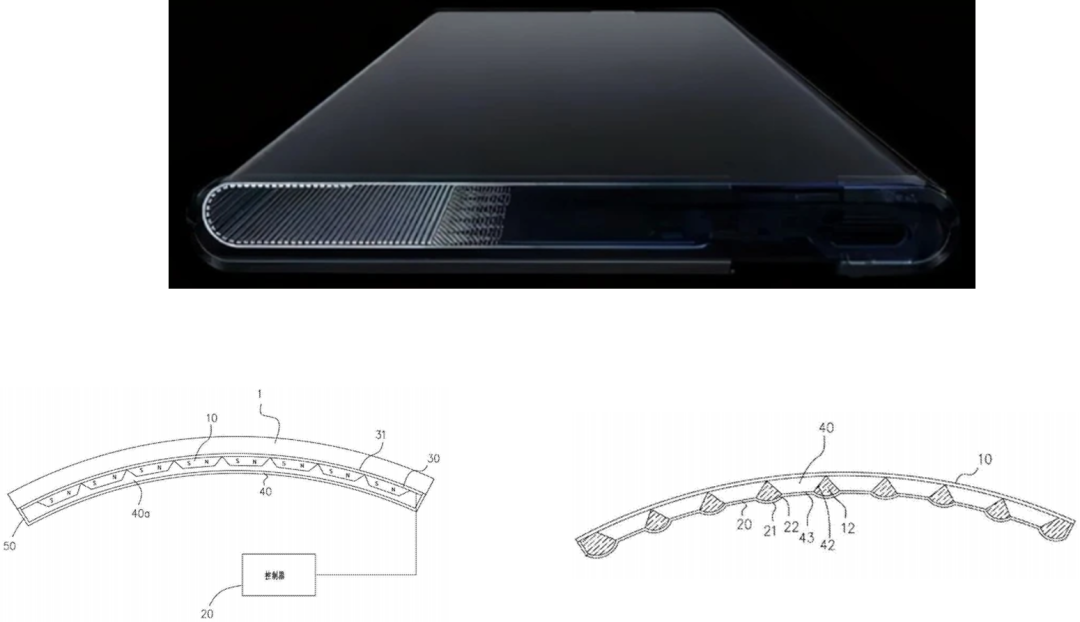

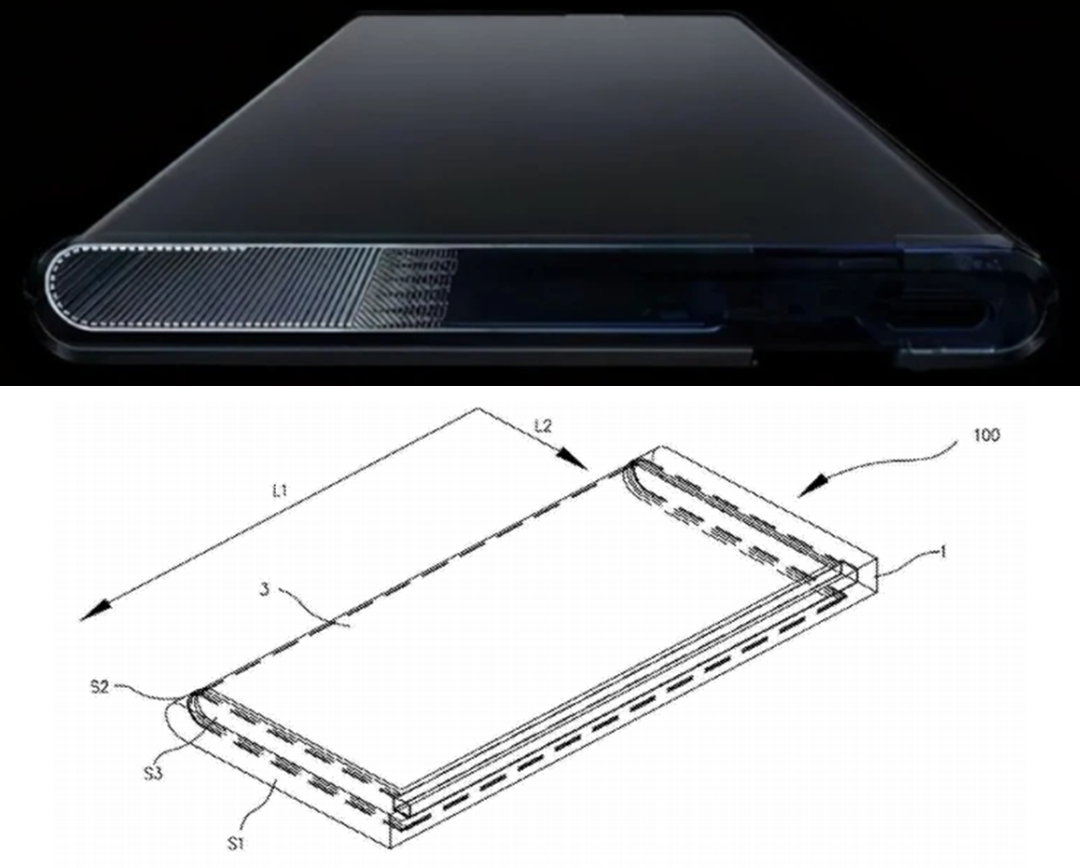

笔者经过阅读分析，将专利与卷轴屏手机进行了简单的关联分析，具体如下图所示：

7、如何看专利信息利用？

OPPO最早申请的关于卷轴屏的手机专利的时间为2016年7月8日，共计申请14篇，对于企业来说，如果通过专利信息利用，在这批专利最早公开的时间2016年9月28日时即发现，那么企业可以清楚的知道其正在进行卷轴屏手机的研发。企业完全可以将该信息作为企业战略规划的重要参考依据，在早期制定卷轴屏手机开发战略规划，并及时开展卷轴屏手机的研发工作。

OPPO未来科技大会已经用事实证明了卷轴屏手机的热度和未来商业化的前景，卷轴屏手机的发布使OPPO在智能终端领域内又火了一把，也进一步巩固了OPPO在智能终端领域的行业地位。

那么，我们再来回看一下专利信息利用，如果企业注重专利信息利用，在2016年9月28日发现这个新的手机发展方向，并着手投入研发，相信经过四年的时间，第一个发布卷轴屏手机的企业有可能不是OPPO，引领下一个智能终端发展新时代的也可能另有其人。

8、如何看高价值专利培育布局？

笔者从OPPO布局的卷轴屏手机专利中选取其中3件进行简单分析，分别为CN206270800U一种移动终端（申请日：20160708）、CN110086914A电子设备（申请日：20190430）、CN110493398A一种移动终端（申请日：20190819）

上述三件专利的独立权利要求分别为：

（1）CN206270800U一种移动终端

1.一种移动终端，其特征在于，包括壳体、活动件和柔性屏组件，所述壳体具有相背设置的第一面和第二面，所述壳体上设置有一对滑轨，所述滑轨的第一端位于所述第一面上，所述滑轨的第二端朝着远离所述第一端的方向延伸，且所述滑轨的第二端位于所述第二面上，所述柔性屏组件通过所述活动件滑动设置于所述一对滑轨上。

（2）CN110086914A电子设备

1.一种电子设备，其特征在于，所述电子设备包括柔性显示屏模组和承载件，所述柔性显示屏模组设有主显示部和与所述主显示部一体设置的扩展显示部，所述承载件固定连接并承载所述主显示部，所述扩展显示部可卷曲并叠合于所述主显示部靠近所述承载件一侧，或相对所述主显示部展开。

（3）CN110493398A一种移动终端

1.一种移动终端，其特征在于，包括：柔性显示屏；第一支撑体，所述第一支撑体具有用于支撑柔性显示屏的第一支撑面；第二支撑体，所述第二支撑体具有用于支撑柔性显示屏的第二支撑面，所述第一支撑体和所述第二支撑体滑动连接，所述柔性显示屏的一端与所述第二支撑体固定连接，所述第一支撑体形成有容纳空间，所述第一支撑体和所述第二支撑体的其中之一沿垂直于滑动方向的横向至少一侧形成有滑槽，所述第一支撑体和所述第二支撑体的其中另一沿垂直于滑动方向的横向至少一侧形成有凸筋，所述滑槽和所述凸筋滑动配合；卷轴，所述卷轴转动地设置于所述容纳空间内，所述卷轴与所述柔性显示屏的另一端固定连接以卷绕所述柔性显示屏。

仅从字面上来看，上述3个权利要求的保护范围应该已经覆盖了OPPO X2021，从网络上公开的图片来看，OPPO X2021屏幕采用的卷曲方式应该至少落入了CN206270800U一种移动终端（申请日：20160708）的保护范围内（是否落入另外2个专利的保护范围需要明确权利要求中部分技术特征的具体解释含义，本文中不进行过多探讨）。

下面我们通过几个问题来讨论一下如何看待高价值专利培育布局。

试想一下，在2016年9月28日，当我们知道OPPO在布局卷轴屏手机，那么就在2016年9月28日后的几天时间内，其它手机厂商是否可以布局和上面另外2件专利（申请日分别为20190430、20190819）保护范围一样的专利呢？

当然能！！！

那么实现上述2件专利权利要求的具体实施例，其它手机厂商的工程师们用几天的时间能不能在图纸上做出N多种？

当然也能！！！

那么布局这2件专利难吗？

当然不难！！！

那么布局这2件专利需要等到2019年吗？

当然不用！！！

如果企业在OPPO卷轴屏手机专利公开时间2016年9月28日就组织专利团队（或与知识产权服务机构合作）及技术人员，在该技术方向上进行专利布局，那么在卷轴屏手机发布、上市的时候，就完全可以利用已布局的专利开展专利许可、转让等知识产权运营活动，从而获取不菲的经济效益和行业影响力。

可见，通过专利信息利用和高价值专利培育布局，可能是一种简单且有效的掌握市场话语权的方式，值得每一个创新研发主体去思考。

那么这里还有一个问题，到底如何进行高价值专利培育布局？

笔者认为，高价值专利培育布局的核心在于思想，企业是以盈利为目的，那么在进行专利布局时，当然应“以商业思维为指导思想开展专利布局”。

核心思想对了，工作内容才是对的。

还是以上述3件专利为例。

假如我们在2016年9月28日发现卷轴屏手机研发信息，此时，我们可以设定一个商业思维：所有卷轴屏手机，全在我们的保护范围内（假设合理）。

显然，专利CN206270800U一种移动终端（申请日：20160708）是完全无法实现上述商业思维的，笔者认为该专利没有保护“柔性屏卷绕在卷轴上的智能终端”（当然不排除2016年7月8日布局的其它专利有更大的保护范围可以覆盖，这里讨论边界仅限定在实现卷轴屏智能终端的技术方案内），而是在2019年申请的后2篇专利中进行了保护。那么为了实现上述商业思维，我们还有很多工作内容要做，这时我们可以在专利布局的初期围绕上述商业思维进行系统规划，制定布局思路图，充实完善各种实现卷轴屏手机的技术方案，并结合专业的专利撰写方式，对全部技术方案进行整合，布局出一套系统、完整的权利要求体系，并对应地去完善说明书，以充分支持上述权利要求体系。

此外，形成完善的专利布局后，还应考虑申请策略，例如：同日申请策略、优先权策略、分案策略、潜水艇专利策略、专利类型组合策略（发明+实用新型+外观）、地域布局策略等等，在此不再展开讨论。

以上内容，纯属个人观点，仅供探讨交流。
